在现代家居环境中，中央空调系统的安装已成为一种流行趋势，一拖三空调系统因其高效、节能、舒适的特点受到广大消费者的青睐，本文将详细介绍一拖三空调安装示意图纸，帮助读者更好地理解和实施安装工作。

一拖三空调系统的基本概念

一拖三空调系统，即一个主机拖动三个室内机，通过冷媒管道连接，实现室内温度的调节，该系统具有节省空间、美观大方、易于维护等优点，在安装一拖三空调系统之前，我们需要详细了解安装示意图纸。

一拖三空调安装示意图纸的重要性

一拖三空调安装示意图纸是安装工作的基础，能够帮助安装工程师准确理解系统的结构、布局和连接方式，确保安装工作的顺利进行，合理的安装示意图纸还能帮助消费者明确空调系统的布局，方便日后维护和保养。

1、系统布局：示意图纸应清晰地标出主机的位置、室内机的分布以及冷媒管道的连接方式。

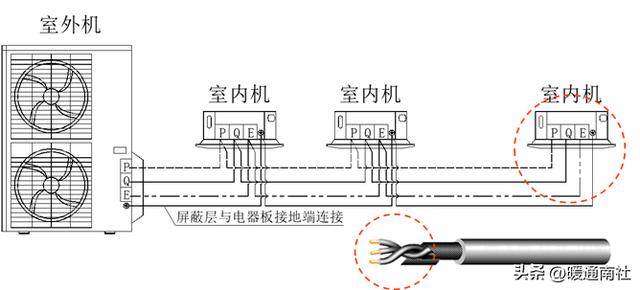

2、管道走向：标明冷媒管道、冷凝水管、电源线的走向和连接方式。

3、关键参数：包括管道长度、直径、坡度等关键参数，确保系统的正常运行。

4、标识符号：示意图纸中应使用标准的符号和标识，以便理解和实施。

一拖三空调安装步骤

1、确定主机和室内机的位置：根据房屋结构和布局，选择合适的位置安装主机和室内机。

2、绘制安装示意图纸：根据选定的位置，绘制详细的安装示意图纸。

3、预埋管道和线路：根据示意图纸，预埋冷媒管道、冷凝水管和电源线。

4、安装主机和室内机：按照示意图纸，安装主机和室内机，并确保连接牢固。

5、调试系统：连接电源，进行系统调试，确保系统正常运行。

一拖三空调安装的注意事项

1、在选择主机和室内机的位置时，应考虑到噪音、外观、维护等因素。

2、绘制安装示意图纸时，应确保准确无误，避免后期安装出现问题。

3、在预埋管道和线路时，应确保管道的坡度和线路的走向符合规范。

4、安装过程中，应注意安全，确保电源线路的安全连接。

5、调试系统时，应仔细检查系统的运行情况，确保系统正常运行。

一拖三空调安装示意图纸的实际应用案例

以某住宅为例，通过详细的一拖三空调安装示意图纸，工程师成功地将主机和三个室内机安装在合适的位置，冷媒管道、冷凝水管和电源线的布局也十分合理，经过调试，系统运行正常，室内温度调节得当，获得了住户的好评。

一拖三空调安装示意图纸是安装工作的基础，能够帮助工程师和消费者更好地理解系统的结构和布局，通过合理的安装示意图纸和正确的安装步骤，能够确保一拖三空调系统的正常运行和使用效果，在实际应用中，应根据房屋结构和布局选择合适的安装位置，并注意安全和规范操作。
